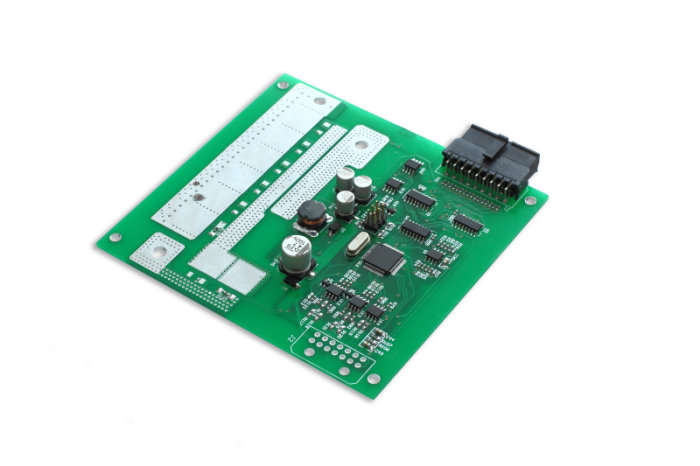

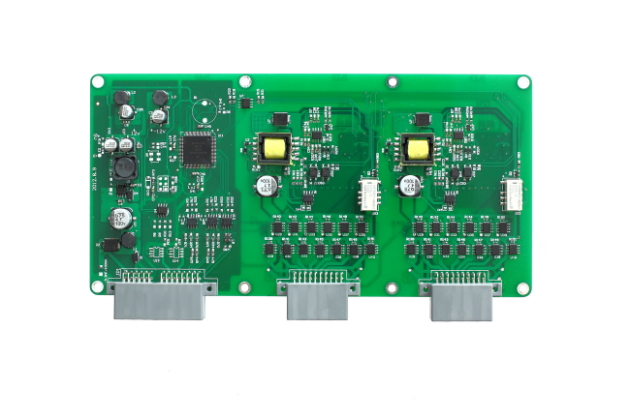

鋰電池保護板
一、應用及特點 : a. 適用于2-24節串聯磷酸鐵鋰電池組 b. 完善的過充保護、過放保護、過流保護、短路保護功能 c. 每組電池具有獨立的平衡功能 d. 保護板具有Canbus、485通訊功能
聯系電話:
產品詳情
一、應用及特點:
a. 適用于2-24節串聯磷酸鐵鋰電池組
b. 完善的過充保護、過放保護、過流保護、短路保護功能
c. 每組電池具有獨立的平衡功能
d. 保護板具有Canbus、485通訊功能
二、電氣性能:
序號 | 檢測項目 | 更小 | 典型 | 更大 | 單位 | |
1 | 充電電壓 | V | ||||
2 | 充電MOS耐壓值 | DC75 | V | |||
3 | 放電MOS耐壓值 | DC100 | V | |||
4 | 充電電流 | 100 | 120 | A | ||
5 | 放電電流 | 100 | 120 | A | ||
6 | 過電流保護(100A電子負載) | 300 | 330 | 360 | A | |
7 | 單節自耗電流(3.55V) | 90 | 100 | 120 | uA | |
8 | 單節平衡電流(3.60V) | 190 | 210 | 220 | mA | |
9 | 單節平衡電壓 | 3.65 | 3.68 | 3.70 | V | |
10 | 單節過充檢測電壓 | 3.850 | 3.900 | 3.950 | V | |
11 | 過充恢復電壓 | 3.775 | 3.800 | 3.825 | V | |
12 | 過充檢測延時 | 0.96 | 1.20 | 1.44 | S | |
13 | 單節過放檢測電壓 | 1.95 | 2.00 | 2.05 | V | |
14 | 過放恢復電壓 | 2.25 | 2.30 | 2.35 | V | |
15 | 過放檢測延時 | 115 | 144 | 172 | ms | |
16 | 短路/過放/過流保護恢復(100A電子負載) | 短路/過放/過流保護后移除負載自動恢復 | ||||
17 | 保護線路內阻 | 0.4 | 0.6 | mΩ | ||
18 | 正常電流Mosfet溫升(******負載) | 65 | 80 | oC | ||
19 | 放電電池溫度保護 | 60 | 65 | 70 | oC | |
20 | 工作溫度范圍 | -20 | +25 | +55 | oC | |
21 | 保存溫度范圍 | -20 | +25 | +80 | oC |
