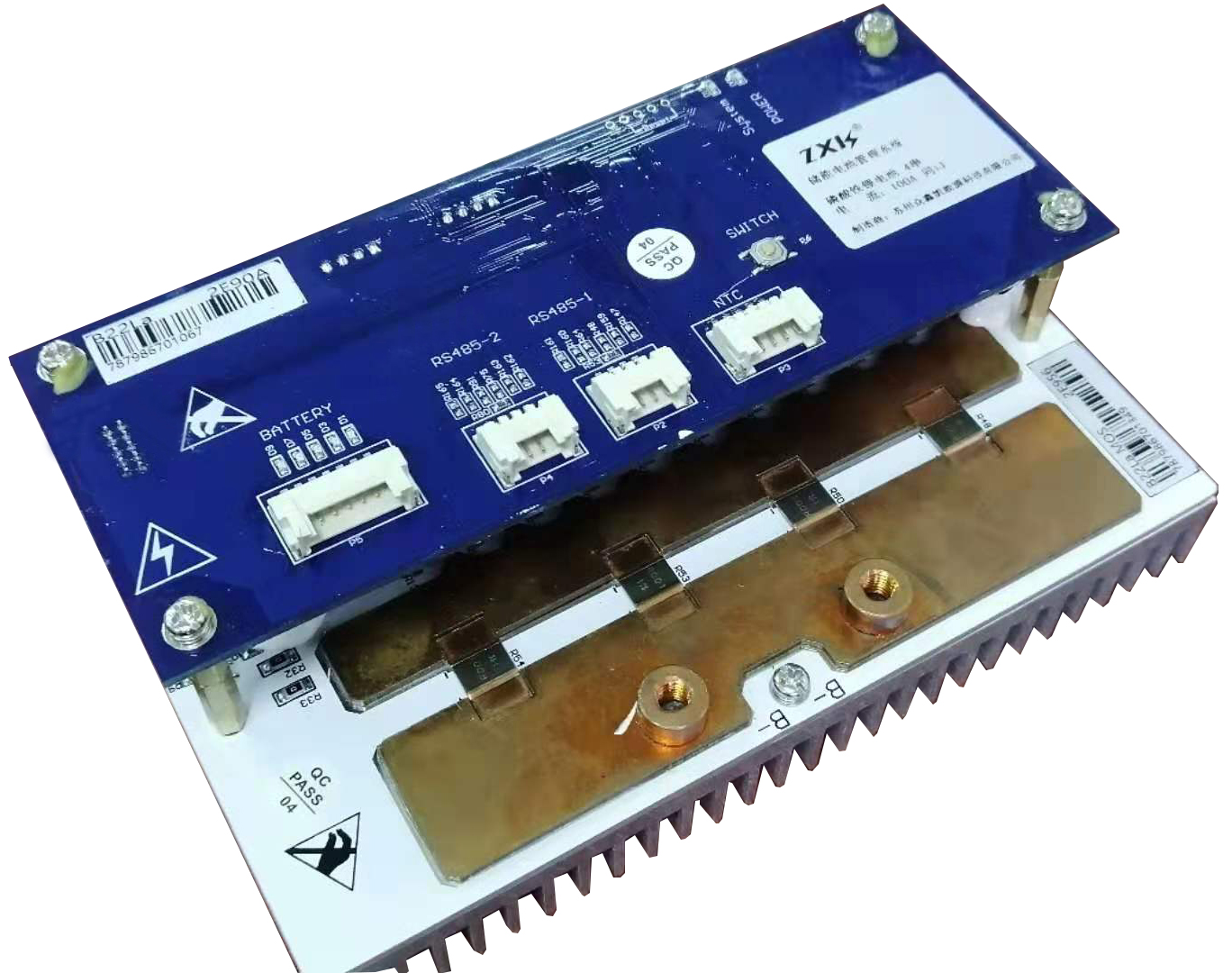

動力電池保護板
應用及特點 ： a. 適用于4節串聯磷酸鐵鋰電池組 b. 完善的過充保護、過放保護、過流保護、短路保護功能 c. 每組電池具有獨立的平衡功能 d、保護板具有Canbus、485通訊功能...
聯系電話：
產品詳情
一、應用及特點：
a. 適用于4節串聯磷酸鐵鋰電池組
b. 完善的過充保護、過放保護、過流保護、短路保護功能
c. 每組電池具有獨立的平衡功能
d. 保護板具有Canbus、485通訊功能
二、電氣性能：
| 號 | 檢測項目 | 更小 | 典型 | 更大 | 單位 | |
| 1 | 充電電壓 | V | ||||
| 2 | 充電MOS耐壓值 | DC75 | V | |||
| 3 | 放電MOS耐壓值 | DC100 | V | |||
| 4 | 充電電流 | 100 | 120 | A | ||
| 5 | 放電電流 | 100 | 120 | A | ||
| 6 | 過電流保護（100A電子負載） | 300 | 330 | 360 | A | |
| 7 | 單節自耗電流（3.55V） | 90 | 100 | 120 | uA | |
| 8 | 單節平衡電流（3.60V） | 190 | 210 | 220 | mA | |
| 9 | 單節平衡電壓 | 3.65 | 3.68 | 3.70 | V | |
| 10 | 單節過充檢測電壓 | 3.850 | 3.900 | 3.950 | V | |
| 11 | 過充恢復電壓 | 3.775 | 3.800 | 3.825 | V | |
| 12 | 過充檢測延時 | 0.96 | 1.20 | 1.44 | S | |
| 13 | 單節過放檢測電壓 | 1.95 | 2.00 | 2.05 | V | |
| 14 | 過放恢復電壓 | 2.25 | 2.30 | 2.35 | V | |
| 15 | 過放檢測延時 | 115 | 144 | 172 | ms | |
| 16 | 短路/過放/過流保護恢復（100A電子負載） | 短路/過放/過流保護后移除負載自動恢復 | ||||
| 17 | 保護線路內阻 | 0.4 | 0.6 | mΩ | ||
| 18 | 正常電流Mosfet溫升（******負載） | 65 | 80 | oC | ||
| 19 | 放電電池溫度保護 | 60 | 65 | 70 | oC | |
| 20 | 工作溫度范圍 | -20 | +25 | +55 | oC | |
| 21 | 保存溫度范圍 | -20 | +25 | +80 | oC | |
